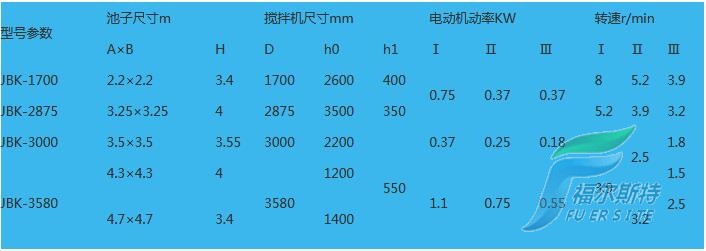

框式攪拌機選型參數

　　可視為槳式攪拌機的變形，其結構比較堅固，攪動物料量大。如果這類攪拌機底部形狀和反應釜下封頭形狀相似時，通常稱為錨式攪拌機?？蚴綌嚢铏C直徑較大，一般取反應器內徑的2/3~9/10，50~70r/min。使用于低粘度液體時，錨式葉輪的葉徑與罐徑比為0.7～0.9，對于高黏度液體則為0.8～0.95，轉速通常為10～50r/min。框式攪拌機與釜壁間隙較小，有利于傳熱過程的進行，快速旋轉時，攪拌機葉片所帶動的液體把靜止層從反應釜壁上帶下來;慢速旋轉時，有刮板的攪拌機能產生良好的熱傳導。這類攪拌機常用于傳熱、晶析操作和高粘度液體、高濃度淤漿和沉降性淤漿的攪拌。

　　錨式、框式攪拌機屬于同一類，統稱錨框式攪拌機，為了增大攪拌范圍和帶走罐壁上的殘留物或液層，錨框式攪拌機的外廓要接近攪拌罐的內壁，其底部的形狀為適應罐底的輪廓也有橢圓、錐形等。為了增大對高粘度物料的攪拌范圍以及提高葉輪的剛性，還常常要在錨式及框式上增加一些立葉和橫梁，這樣使得錨框式的結構形狀出現了多種多樣。

　　一、框式攪拌機選型參數大致可分為：

　　錨式、橢圓框式、錐底框式、方框式以及錨框式等 。

　　二、適用黏度

　　適用的高黏度為200～300Pa·s。

　　三、應用領域

　　錨框式攪拌機通常在低速下運行，在攪拌低粘度液體時不產生大的剪切力，因此它不適用于液-液和氣-液分散。另一個方面，該種葉輪在罐內移動的流量大，水平回轉流占支配地位，不具有良好的混合均一性，然而在罐壁附近的流速比其他葉輪，能達到大的傳熱膜系數，故常用于傳熱、晶析操作。另外，由于槳葉直徑較大，且與罐底貼近，也常用它來攪拌高濃度淤漿和沉淀性淤漿。還有它也常用于高粘度流體的攪拌。

　　四、流動狀態

　　不同高度上的水平環向流。

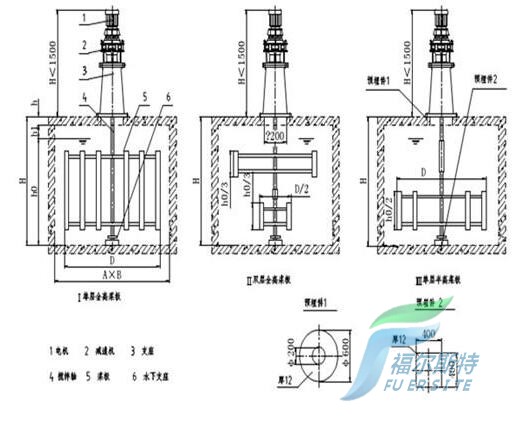

　　五、結構

　　錨框式攪拌機與攪拌軸的連接方式類似于槳式，即葉輪與攪拌軸連接的一端制成半圓狀的軸環，然后兩側葉片的兩個半圓環用螺栓在攪拌軸上夾緊，同時用穿軸螺栓來固定葉片與攪拌軸。由于葉輪的外廓尺寸大，為便于裝拆，葉片之間多數是螺栓連接，只有小型的采用鑄造或焊接。葉輪以扁鋼、角鋼制造居多，為了提高葉輪的強度，也可采用加筋的鋼板。

　　六、電氣控制 :

　　按手動配置控制箱，可帶PLC接口，亦可按用戶要求配置。

　　七、訂貨說明 :

　　1、可根據用戶的尺寸制造;

　　2、 注明主體材質，碳鋼或不銹鋼;

　　3、 訂貨時必須提供相關的工藝、土建資料及詳細技術要求等
